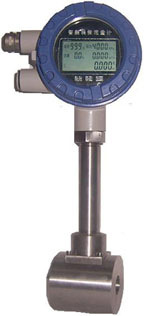

XHUG智能涡街流量计采用国际先进最新数字集成和工业自动化技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。智能涡街流量计的工作原理是卡曼涡街现象，当流体以一定的速度流过旋涡发生体时,在发生体两侧交替产生两列有规则的旋涡，旋涡在发生体下游呈非对称排列旋涡带，通过传感探头测出旋涡分离频率信号，经其前置放大器放大和微处理器运算处理，实现流体工况的瞬时流量、累积流量的显示和数据远传控制。智能型流量计量程比1:15，比普通涡街流量计高出3倍量程比。智能型流量计有断电记录时钟、日期功能，通过按键可切换显示工况标况流量。
为提高涡街流量计的耐高温及抗振动性能，因其独特的结构和材料；采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶片不与介质接触；使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。为了使用方便，电池供电的就地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行两年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。广泛适用于封闭管道中的液体、气体、蒸汽的体积流量和质量流量的计量。
主要特点
● 可测介质范围广，可适用液体、气体和蒸气
● 可测量程范围宽，一般范围度可达10：1以上
● 可测介质最高温度350℃
● 结构简单牢固，安装方便，维护费较低
● 无可动部件，可靠性高
●适用于各种导电介质、测量范围广
●具有数据保存和数据恢复功能
技术参数
◆测量介质：气体、液体、蒸气
◆测量精度1.0级
◆被测介质温度: 0～320℃
◆电流信号：4～20 mA；脉冲信号；可选RS485
◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆锂电池3.6V
◆防爆等级本安型iaIIbT3-T6
◆防护等级IP65；IP68
|
涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就自然交替地产生有规则的旋涡(如下图所示),这种旋涡列被称为卡门涡街. 在d/D=0.281时，释放的旋涡最稳定。（D为管道直径。）卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关.可用下式表示: |
|
|
|
|
f=St·v/d
式中 f-卡门涡街的释放频率;
St-系数(称为斯特罗哈数):
v-流速;
d-柱状物宽度. |
|
|
流量范围
|
传感器通径DN（mm） |
液 体（m3/h） |
气 体（m3/h） |
蒸 气（m3/h） |
|
25 |
1-10 |
11-97 |
9-80 |
|
40 |
1.7-26 |
24-236 |
19-193 |
|
50 |
2.7-41 |
37-373 |
31-305 |
|
80 |
7-106 |
97-970 |
79-794 |
|
100 |
11-166 |
152-1524 |
125-1247 |
|
125 |
18-265 |
243-2430 |
199-1988 |
|
150 |
40-400 |
360-3600 |
290-2900 |
|
200 |
70-700 |
680-6800 |
590-5100 |
|
250 |
100-1000 |
1000-8000 |
930-8000 |
|
300 |
150-1500 |
1500-11500 |
1300-11220 | | |
