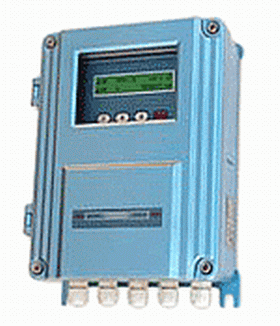

XHP100壁挂式超声波流量计采用的是时差法测量原理：适用于工业环境下连续测量不含大浓度悬浮粒子或气体的绝大多数清洁均匀液体的流量或热量。超声波流量计是基于微处理器技术，采用大规模集成电路设计、高可靠性、抗干扰强、适用性好。全窗口化的软件设计，使用最方便可靠，而且功能多。背光液晶可同时显示瞬时流量、累计流量、流速、时间、热量等数据。累熟悉路途量及日期时间等内容。完备的信号输出包括继电器、集电级开路，频率信号输出，4-20mA电流环模拟输出等。带倍乘因子（量程）的机内七位数长的正向、负向、净流量及热量累积器并行工作，并可通过继电器或集电极开路电路输出累计脉冲和频率输出信号。两路模拟输入压力、温度、液位等信号。配接温度变送器可方便地实现热量测量。自带批量（定量）控制器，可方便的实现定量控制。
适用的管道材质：
外夹式传感器：适用于金属或塑料管道，或有紧密衬里的管道。
插入式传感器：适用于所有类型的管道，包括水泥管道。
流速范围： -32m/s~0~+32m/s,
介质温度《110
双向流直管段长： 上游>10D，下游>5D 距泵出口>30D(D:管径)
管径范围： DN15mm~6000mm
特点
全中文或英文菜单显示；
背光液晶可同时显示瞬时流量、累积流量、流速、时间、热量等；
信号输出：4-20mA、OCT(累计脉冲、频率)、继电器输出、声音报警功能，可自行设置上、下限报警；
通讯接口RS485、RS232输出。（选配）
海量数据 存储功能；高可靠性，长期稳定功能；
高精度：读数±0.5%；外夹式和插入式传感器均可在线安装；
菜单式操作，简单方便；批量控制功能；断电流量补偿功能在数据 采集的过程中，PDA可以显示实时测量数据和仪表记录的数据。
传感器
外敷式 1.标准s型管径：DN15～DN100
2.标准m型管径：DN50～DN1000
3.标准l型管径：DN300～DN6000
插入式 C1:插入式可直焊DN50以上的管道
C2:插入式铸铁DN50以上的管道
C3:插入式水泥DN50以上的管道
管段式： π型管段式DN15~DN80以上的管径
标准管段式DN100~DN600以上的管径 |
